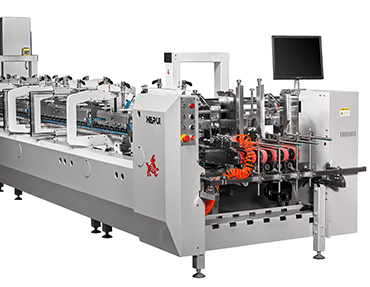

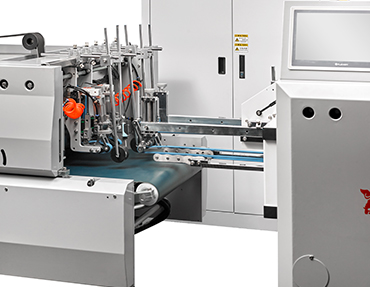

QILIN-65/80/110
智能高速糊折叠盒机
秉承“专注，为客户提升价值”的核心理念
合瑞以创新的技术、卓越的解决方案和产品
QILIN-65/80/110
智能高速糊折叠盒机
组成部份
组成部份
技术规格
技术规格
制盒参数
制盒参数
设备特点
可选购配置
■ 400m/min ■ 模块化机构，可随时拓展，灵活掌控各样类型纸盒订单 ■ 变频马达独立分段式传动 ■ 无线遥控调节，令操作简便、快速；
安置空间
基础平面图
可选购配置
- 四/六角贴装置
- 爬坡锁底
- 热熔胶喷胶系统
- 等离子处理器
- 90/180度转角
- 订单储存
- 盲文
- 立体盒装置
- 防刮花上纸飞达
- 薄纸上料飞达
- 自动收盒装置
- 质量检测系统
- 胶水检测系统
- 联线喷码/条码检测
- 自动剔除装置
设备特点
● 云端功能，可实时远程获悉机台各项工作状态和KPI指标。
● 500m/min机型，精良的制造工艺，确保机器长时间生产运转的稳定性及可靠性。
● 智能记忆，订单一键切换复位调节； 盒型存储数据，***可达到5000组。
● 模块化机构，可随时拓展。人体工程学进一步改善，更为精简的设计，保障机械安全性的同时，并释放机器操作空间，灵活掌控各类复杂纸盒订单。
● 高精度伺服马达独立分段驱动。

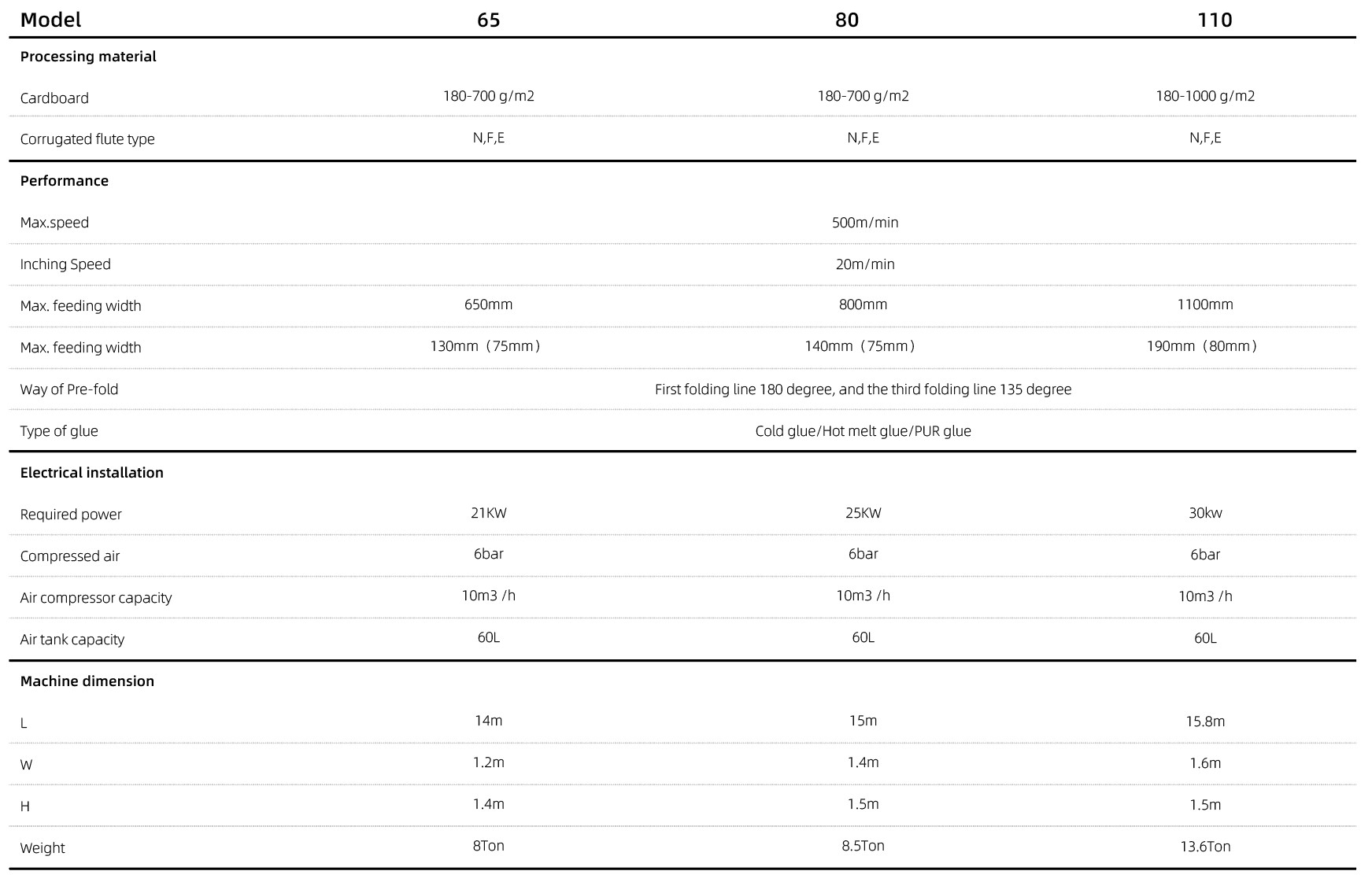

技术规格
| 型号 | 700 | 900 | 1200 | |
| 加工材质 | 卡纸 | 180-700 g/m² | 180-1000 g/m2 | |
| 瓦楞纸板 | N,F,E | N,E,F & B | ||
| 性能 | ***速度 | 450m/min | ||
| 点动速度 | 20m/min | |||
| ***进纸宽度 | 690mm | 800mm | 1100mm | |
| 最小进纸尺寸 | 130mm（75mm） | 140mm（75mm） | 190mm（80mm） | |
| 折返方式 | ***折线180°折返、第三折线135°折返 | |||
| 可用胶水类型 | 冷胶/热熔胶/PUR胶 | |||
电气安装 (C/AC/FC/FCW) | 所需电力 | 21KW | 25KW | 30KW |
| 压缩空气 | 6bar | |||
| 空气压缩机 | 10m³ /h | |||
| 储气罐容量 | 60L | |||
| 机械尺寸 | 长度 | 14m | 15m | 15.8m |
| 宽度 | 1.2m | 1.40m | 1.6m | |
| 高度 | 1.4m | 1.5m | 1.5m | |
| 重量 | 8Ton | 8.5Ton | 13.6Ton | |
生产盒型
 |  |  |  |  |  |
| 直线盒 | 四角盒 | 锁底盒 | 带盖四角盒 | 双边盒 | 六角盒 |

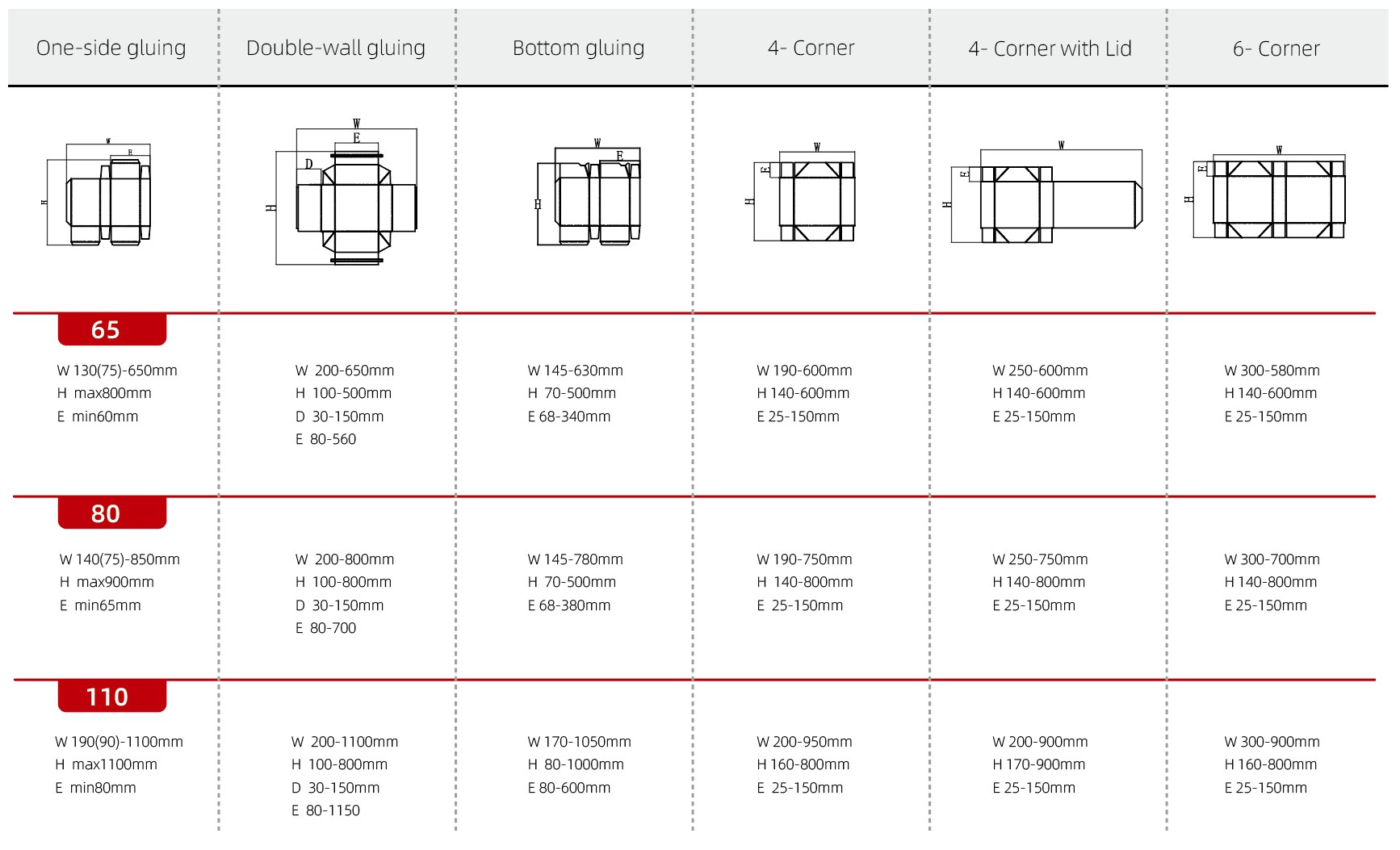

制盒参数
| 型号 | 单侧边贴盒 | 双侧边贴盒 | 锁底盒 | 四角盒 | 四角盒带盖 | 六角盒 |
 |  |  |  |  |  | |
| 65 | W 130(75)-650mm H max800mm E min60mm | W 200-650mm H 100-500mm D 30-150mm E 80-560 | W 145-630mm H 70-500mm E 68-340mm | W 190-600mm H 140-600mm E 25-150mm | W 250-600mm H 140-600mm E 25-150mm | W 300-580mm H 140-600mm E 25-150mm |
| 80 | W 140(75)-850mm H max900mm E min65mm | W 200-800mm H 100-800mm D 30-150mm E 80-700 | W 145-780mm H 70-500mm E 68-380mm | W 190-750mm H 140-800mm E 25-150mm | W 250-750mm H 140-800mm E 25-150mm | W 300-700mm H 140-800mm E 25-150mm |
| 110 | W 190(90)-1100mm H max1100mm E min80mm | W 200-1100mm H 100-800mm D 30-150mm E 80-1150 | W 170-1050mm H 80-1000mm E 80-600mm | W 200-950mm H 160-800mm E 25-150mm | W 200-900mm H 170-900mm E 25-150mm | W 300-900mm H 160-800mm E 25-150mm |

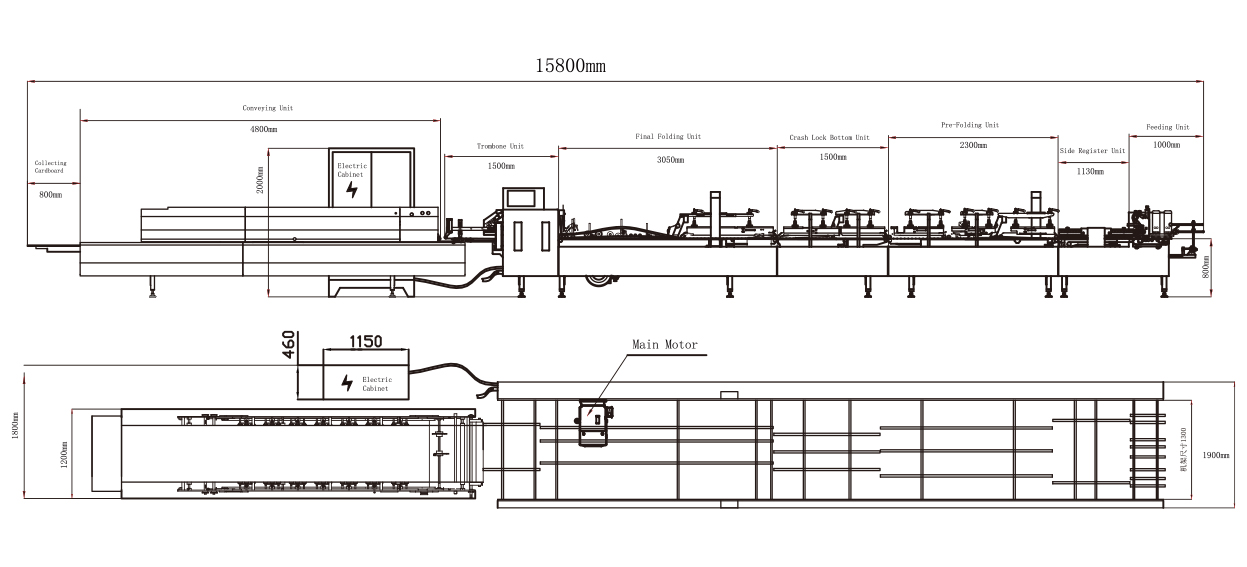

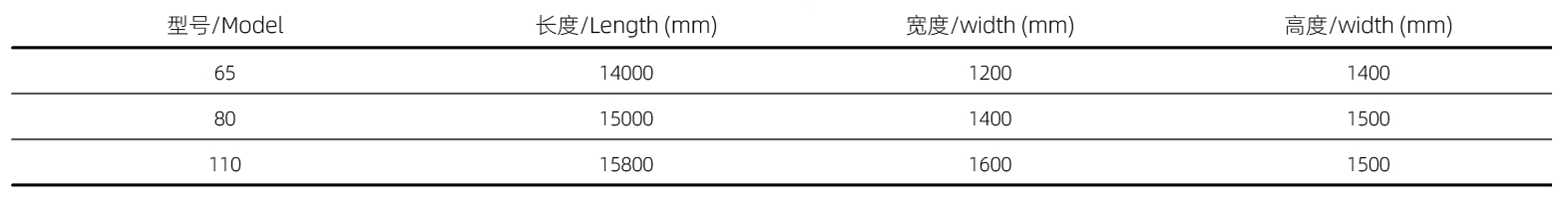

基础平面图
| 型号 | 长度(mm) | 宽度 (mm) | 高度 (mm) |
| 65 | 14000 | 1200 | 1400 |
| 80 | 15000 | 1400 | 1500 |
| 110 | 15800 | 1600 | 1500 |
功能与优点

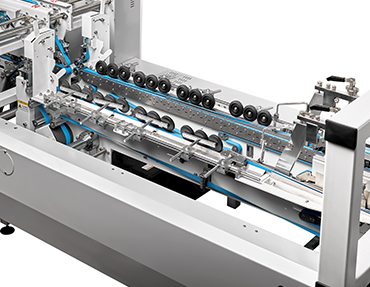

 | 给纸部 - 独立伺服马达精确驱动； - 原装进口的优质加厚出纸带，配合强力震动马达，保障准确、顺畅的纸板输送； - 给纸部各机构调节方便、简易，设置快捷迅速； - 飞达出纸主刀/辅刀各2套，刀头为钨钢材质； |
 | 侧规部 - 确保纸板在进入折叠工序前，保持精准的平直状态 |

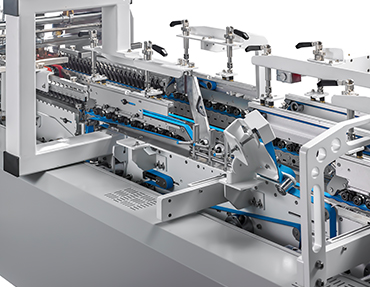

 | 预折叠部 - 适用于需进入自动包装线产品，对于***线（即胶舌）作180°、第三线作135°折返，以方便产品填充实物时的展开。 - 并能为需多次折叠的彩盒，提供辅助折叠功能 |

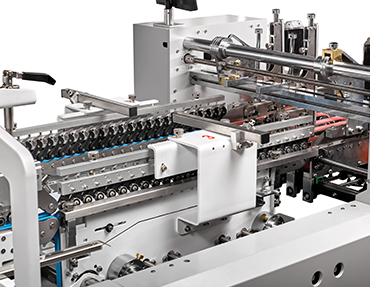

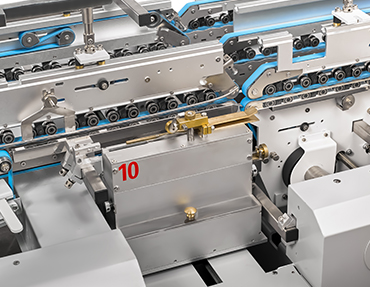

 | 锁底部 - 大/中/小号整套锁底部件、以确保不同大小锁底盒型的准确顺畅制作； - 上压力传输器为可伸缩设计，可根据不同勾底盒型做灵活调整； - 开放式机构设计，易于操作；拆装方便； |
 | 涂胶单元 - 精密的大直径不锈钢胶轮，可配合400米的高速运转； - 可微量调整的刮刀装置，实现胶量的精确控制； - 所有部件拆装方便，易于清洗和保养； |

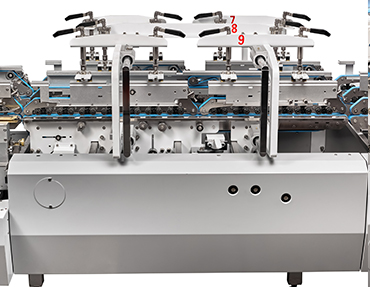

 | 本折部 - 加长行程设计，使纸板在此能充分舒展，顺势做第二线、第四线的折服成型； - 左右折带180度独立速度可调 |
 | 压着部 - 上下传输器为单独驱动，适用于各种长短盒型； - 连续、自动积盒方式，确保不同尺寸的纸盒在该部位自然、顺畅的累积； - 码头齐纸装置； - 配有自动踢板计数两用装置 |

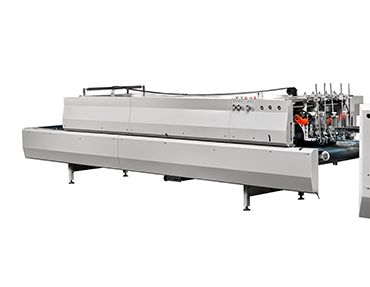

 | 输送压力部 - 气动压力调节设计，可精确调整施加压力； - 采用两条独立进口皮带，柔软适中，配合海绵带，确保产品在胶水固化过程中不会损伤纸品表面。 - 上下输送带独立主传动。上带可电动调节前后，灵活适用不同长度产品； - 二组码头齐定位装置； |

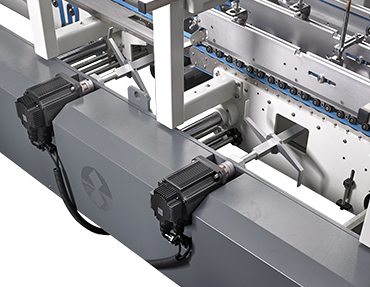

 | 4/6角系统 - 独立的主控屏操作设置简单，易于掌握； - 由2组高精度伺服马达驱动电子反勾系统，配合运动控制器，确保2根伺服轴在高速运转中的精确运动； - 反勾系统运动速度，与主机自动跟踪匹配； |
可选购配置
四/六角贴装置 | 订单储存 | 自动收盒装置 |
| 爬坡锁底 | 盲文 | 质量检测系统 |
| 热熔胶喷胶系统 | 立体盒装置 | 胶水检测系统 |
| 等离子处理器 | 防刮花上纸飞达 | 联线喷码/条码检测 |
| 90/180度转角 | 薄纸上料飞达 | 自动剔除装置 |
