FOLDER-GLUERS 1200

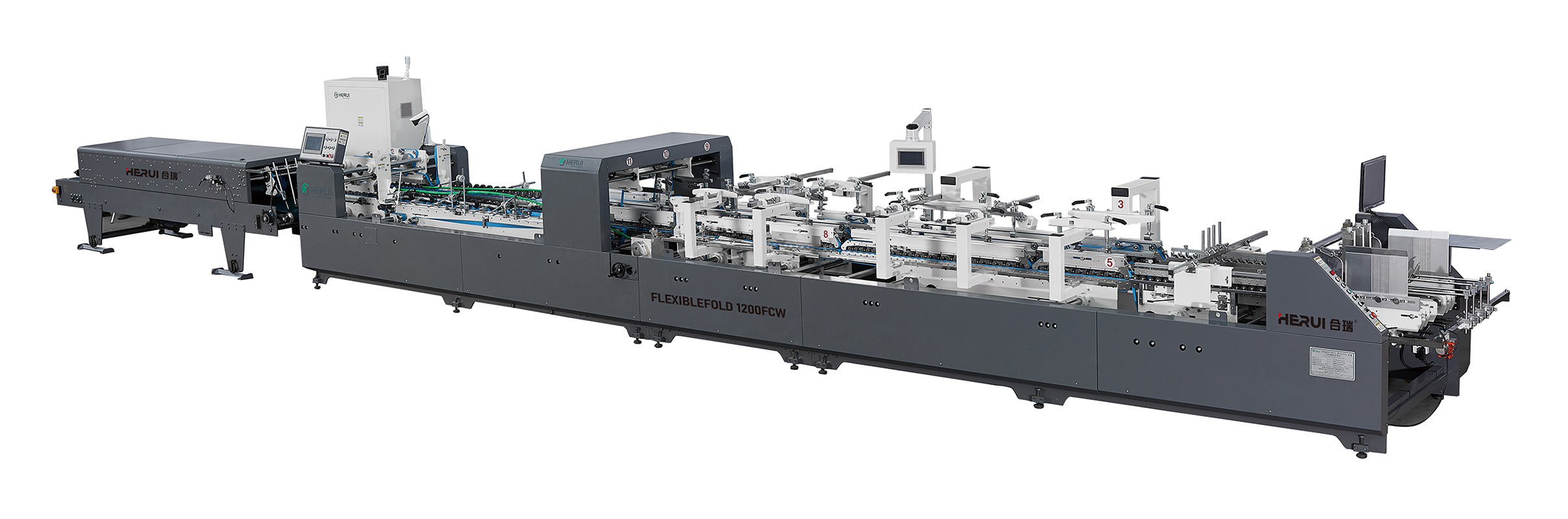

FOLDER-GLUERS 自动高速糊折盒机



自动高速糊折盒机

组成部份

组成部份

技术规格

技术规格
图片展示

制盒参数

制盒参数
图片展示

可选购配置

可选购配置

■ 四/六角贴装置  ■ 爬坡锁底    ■ 热熔胶喷胶系统   ■ 等离子处理器   ■ 90/180度转角   ■ 订单储存   ■ 盲文   ■ 立体盒装置   ■ 防刮花上纸飞达   ■ 薄纸上料飞达   ■ 自动收盒装置   ■ 质量检测系统   ■ 胶水检测系统   ■ 联线喷码/条码检测   ■ 自动剔除装置

安置空间

基础平面图
图片展示

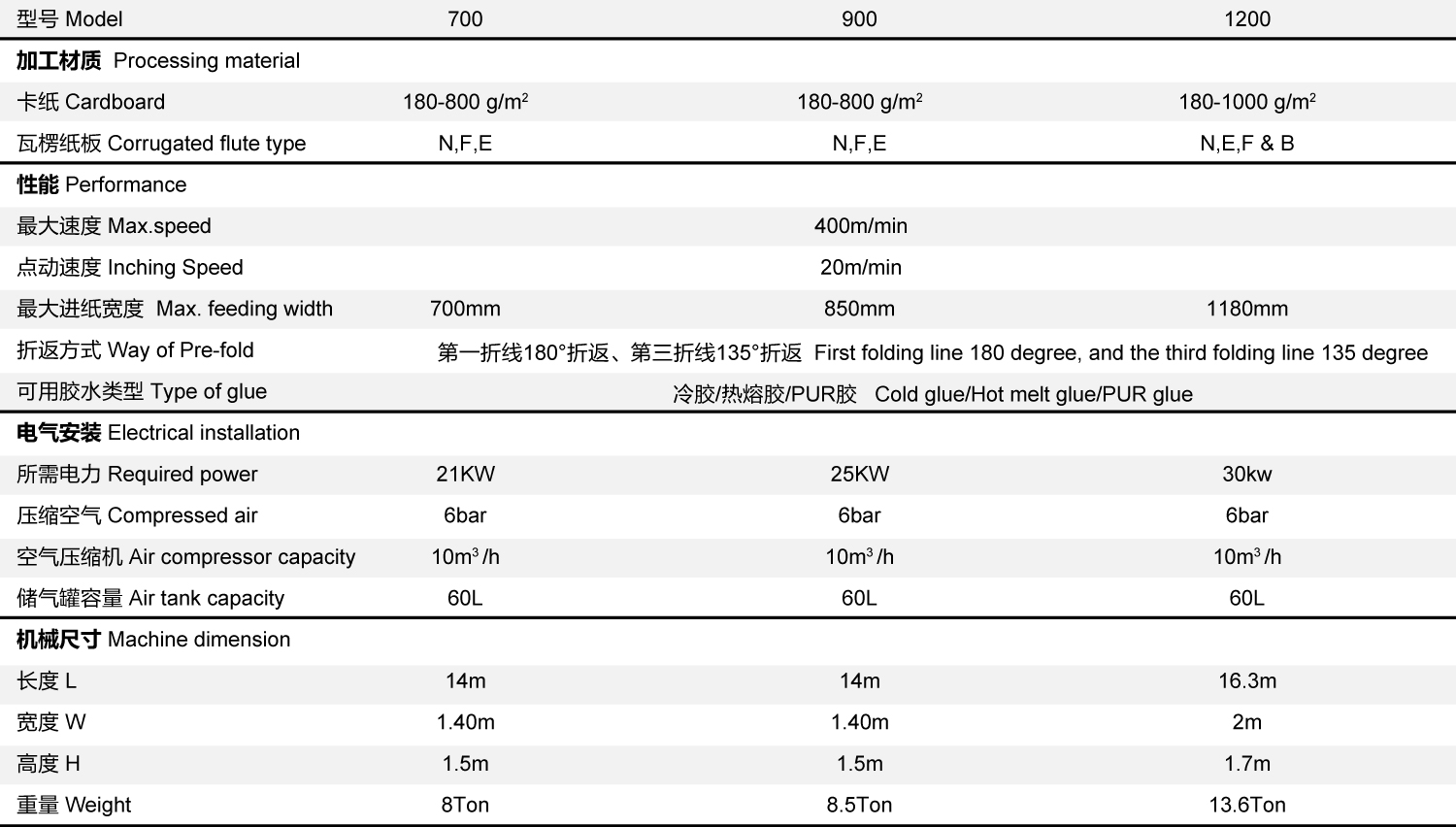

技术规格

型号7009001200
加工材质卡纸180-800 g/m²
瓦楞纸板N,F,E
性能***速度
400m/min
点动速度20m/min
***进纸宽度690mm850mm1200mm
最小进纸尺寸130mm140m190mm
折返方式***折线180°折返、第三折线135°折返
可用胶水类型冷胶/热熔胶/PUR胶

电气安装

(C/AC/FC/FCW)

所需电力21KW25KW30KW
压缩空气6bar
空气压缩机10m³ /h
储气罐容量60L
机械尺寸 长度13m
14m15.8m
宽度1.40m2m
高度1.5m1.7m
重量8T8.5T13.6T


适用材质

卡纸板、瓦楞纸板、塑胶片




生产盒型

直线盒

四角盒

锁底盒

带盖四角盒

双边盒

六角盒

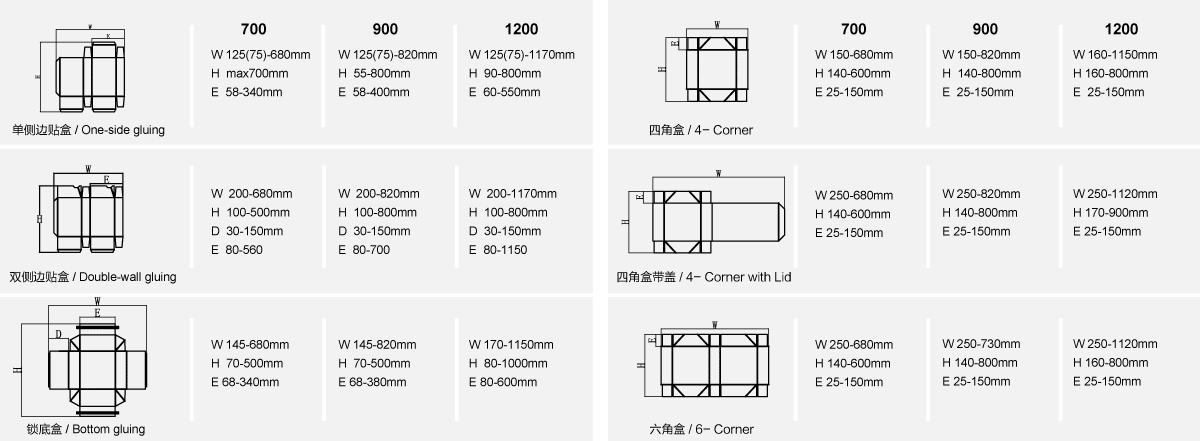

制盒参数

型号单侧边贴盒

双侧边贴盒

锁底盒

四角盒

四角盒带盖

六角盒


700

W 130(75)-680mm

H  max700mm

E  min60mm

W  200-680mm

H  100-500mm

D  30-150mm

E  80-560

W 145-680mm

H  70-500mm

E 68-340mm

W 90-650mm

H 140-600mm

E 25-150mm

W 250-680mm

H 140-600mm

E 25-150mm

W 300-650mm

H 140-600mm

E 25-150mm

900

W 140(75)-850mm

H  max900mm

E  min65mm

W  200-820mm

H  100-800mm

D  30-150mm

E  80-700

W 145-820mm

H  70-500mm

E 68-380mm

W 190-820mm

H  140-800mm

E  25-150mm

W 250-820mm

H 140-800mm

E 25-150mm

W 300-800mm

H 140-800mm

E 25-150mm

1200

W 190(80)-1200mm

H  max1000mm

E  min80mm

W  200-1170mm

H  100-800mm

D  30-150mm

E  80-1150

W 170-1150mm

H  80-1000mm

E 80-600mm

W 200-1150mm

H 160-800mm

E  25-150mm

W 250-1120mm

H 170-900mm

E 25-150mm

W 360-1120mm

H 160-800mm

E 25-150mm

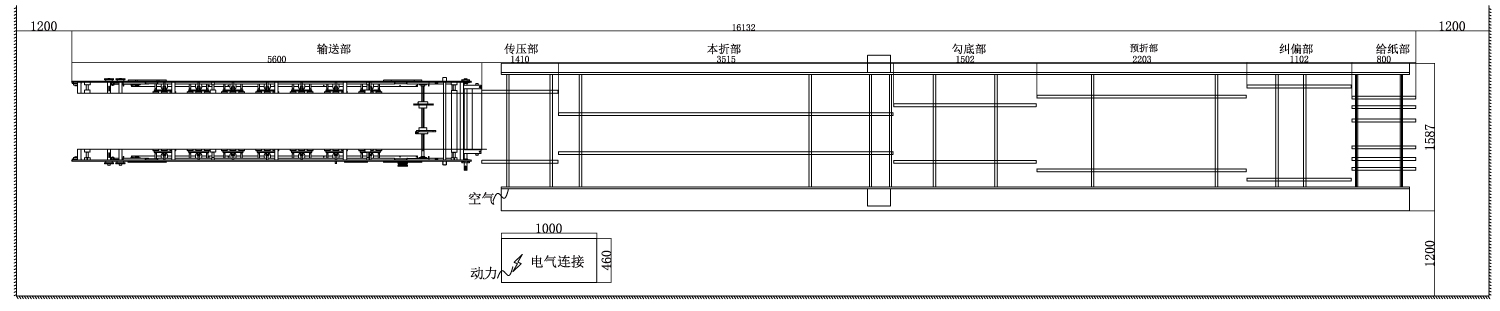

基础平面图

    型号        长度(mm)        宽度 (mm)        高度 (mm)
700
1326213001500
900

14165

14001500
12001583215801700



功能与优点


给纸部

● 独立马达变频驱动;

● 由多条优质的加厚皮带及电动堆纸震动装置,保障准确、顺畅的纸板输送;

● 给纸部分各机构的调节方便、容易,缩短校机和换款的时间。

● 飞达出纸主刀/副刀各2套;

侧规部

● 确保纸板在进入折叠工序前,保持精准的平直状态

预折叠部

● 适用于需进入自动包装线产品,对于***线(即胶舌)作180°、第三线作135°折返,以方便产品填充实物时的展开。

并能为需多次折叠的彩盒,提供辅助折叠功能

锁底部

大/中/小号整套锁底部件、以确保不同大小锁底盒型的准确顺畅制作;

上压力传输器为可伸缩设计,可根据不同勾底盒型做灵活调整;

开放式机构设计,易于操作;拆装方便;

涂胶单元

● 左右下涂胶单元,均可对胶量做单独精确微调;

● 上涂胶装置,为高速电子喷胶系统;

●  拆装方便,易于清洗和保养;

本折部

加长行程设计,使纸板在此能充分舒展,顺势做第二线、第四线的折服成型;

左右折带180度独立速度可调;

压着部

上下传输器为单独驱动,适用于各种长短盒型;

连续、自动积盒方式,确保不同尺寸的纸盒在该部位自然、顺畅的累积;

码头齐纸装置;

配有自动踢板计数两用装置;

输送压力部

● 气动压力调节设计,可精确调整施加压力;

● 采用两条独立进口皮带,柔软适中,配合海绵带,确保产品在胶水固化过程中不会损伤纸品表面。

● 输送部速度根据主机转动速度配合光电器电动自动调节,也可选用手动运转方式及速度;

4/6角系统

独立的主控屏操作设置简单,易于掌握;

由2组高精度伺服马达驱动电子反勾系统,配合运动控制器,确保2根伺服轴在高速运转中的精确运动;



可选购配置

型号: QILIN  65 / 80 / 110
  • 四/六角贴装置
  • 爬坡锁底
  • 热熔胶喷胶系统
  • 等离子处理器
  • 90/180度转角
  • 订单储存
  • 盲文
  • 立体盒装置
  • 防刮花上纸飞达
  • 薄纸上料飞达
  • 自动收盒装置
  • 质量检测系统
  • 胶水检测系统
  • 联线喷码/条码检测
  • 自动剔除装置
