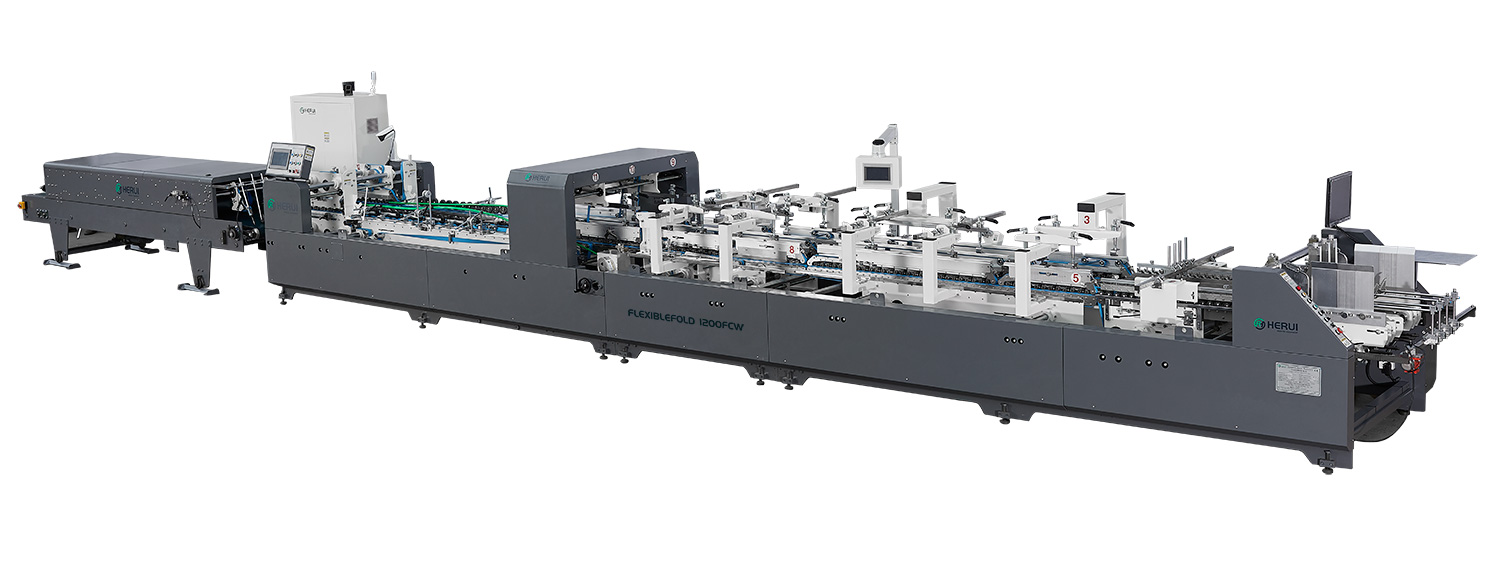

多功能自动高速糊折盒机,厂家,价格-东莞市合瑞自动化设备有限公司

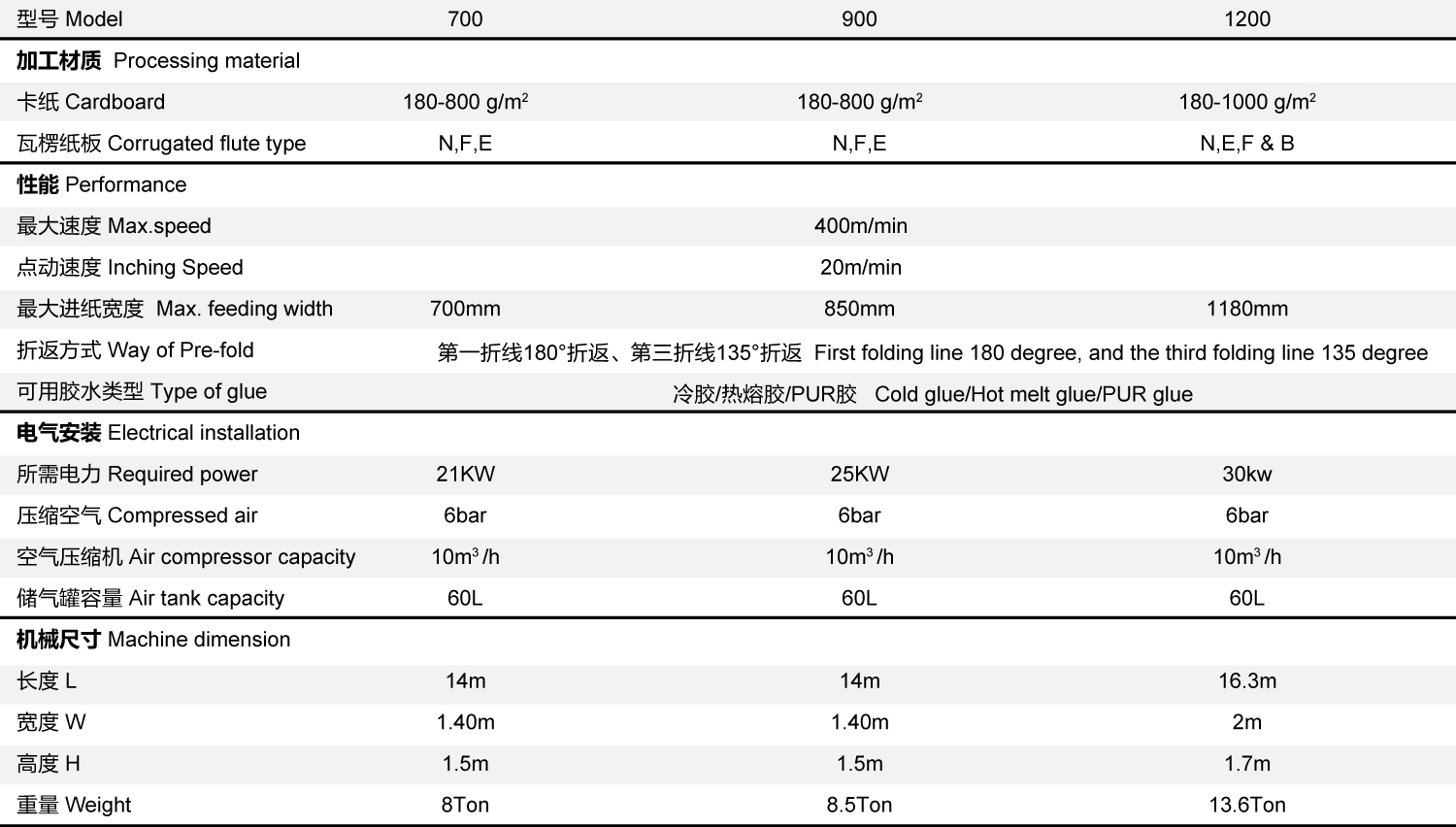

型号		700	900	1200
加工材质	卡纸	180-800 g/m²		180-1000 g/m²
加工材质	瓦楞纸板	N,F,E		N,E,F & B
性能	***速度		400m/min
	点动速度	20m/min
	***进纸宽度	690mm	850mm	1200mm
	最小进纸尺寸	130mm	140mm	190mm
	折返方式	***折线180°折返、第三折线135°折返
	可用胶水类型	冷胶/热熔胶/PUR胶
电气安装 (C/AC/FC/FCW)	所需电力	21KW	25KW	30KW
	压缩空气	6bar
	空气压缩机	10m³ /h
	储气罐容量	60L
机械尺寸	长度	14.5m	15.2m	16.3m
	宽度	1.40m	1.40m	2m
	高度	1.5m	1.5m	1.7m
	重量	8Ton	8.5Ton	11.6Ton

适用材质

卡纸板、瓦楞纸板、塑胶片

生产盒型


直线盒	四角盒	锁底盒	带盖四角盒	双边盒	六角盒

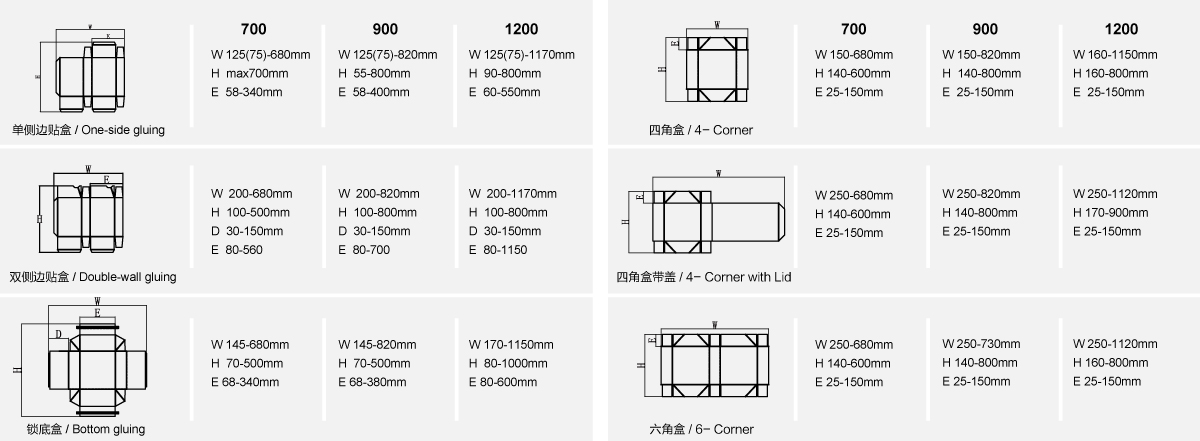

制盒参数

型号

单侧边贴盒

双侧边贴盒

锁底盒

四角盒

四角盒带盖

六角盒

700

W 130(75)-680mm

H max700mm

E min60mm

W 200-680mm

H 100-500mm

D 30-150mm

E 80-560

W 145-680mm

H 70-500mm

E 68-340mm

W 90-650mm

H 140-600mm

E 25-150mm

W 250-680mm

H 140-600mm

E 25-150mm

W 300-650mm

H 140-600mm

E 25-150mm

900

W 140(75)-850mm

H max900mm

E min65mm

W 200-820mm

H 100-800mm

D 30-150mm

E 80-700

W 145-820mm

H 70-500mm

E 68-380mm

W 190-820mm

H 140-800mm

E 25-150mm

W 250-820mm

H 140-800mm

E 25-150mm

W 300-800mm

H 140-800mm

E 25-150mm

1200

W 190(80)-1200mm

H max1000mm

E min80mm

W 200-1170mm

H 100-800mm

D 30-150mm

E 80-1150

W 170-1150mm

H 80-1000mm

E 80-600mm

W 200-1150mm

H 160-800mm

E 25-150mm

W 250-1120mm

H 170-900mm

E 25-150mm

W 360-1120mm

H 160-800mm

E 25-150mm

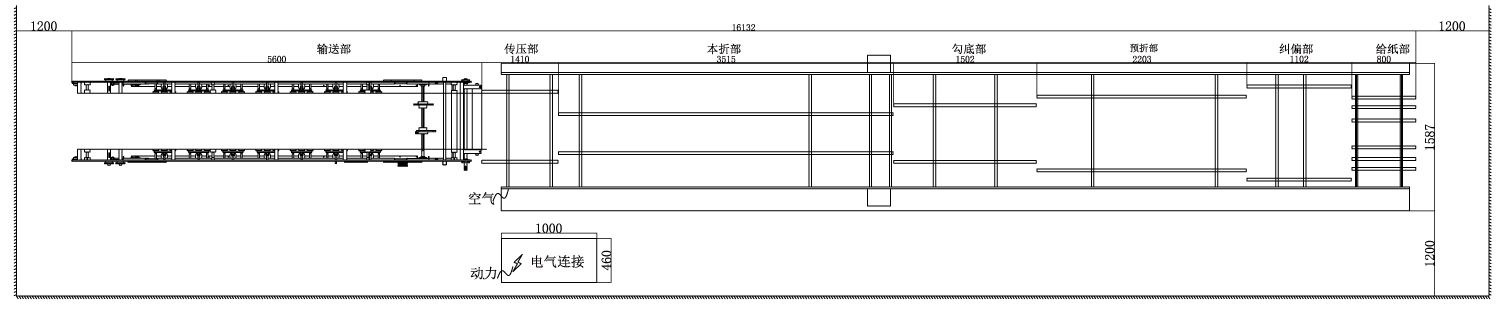

基础平面图

型号	长度(mm)	宽度 (mm)	高度 (mm)
700	14500	1300	1500
900	15200	1400	1500
1200	16300	1580	1700

功能与优点

	给纸部 ● 独立马达变频驱动； ● 由多条优质的加厚皮带及电动堆纸震动装置，保障准确、顺畅的纸板输送； ● 给纸部分各机构的调节方便、容易，缩短校机和换款的时间。 ● 飞达出纸主刀/副刀各2套;
	侧规部 ● 确保纸板在进入折叠工序前，保持精准的平直状态
	预折叠部 ● 适用于需进入自动包装线产品，对于***线（即胶舌）作180°、第三线作135°折返，以方便产品填充实物时的展开。 ● 并能为需多次折叠的彩盒，提供辅助折叠功能
	锁底部 ● 大/中/小号整套锁底部件、以确保不同大小锁底盒型的准确顺畅制作； ● 上压力传输器为可伸缩设计，可根据不同勾底盒型做灵活调整； ● 开放式机构设计，易于操作；拆装方便;
	涂胶单元 ● 左右下涂胶单元，均可对胶量做单独精确微调； ● 上涂胶装置，为高速电子喷胶系统； ● 拆装方便，易于清洗和保养;
	本折部 ● 加长行程设计，使纸板在此能充分舒展，顺势做第二线、第四线的折服成型； ● 左右折带180度独立速度可调；
	压着部 ● 上下传输器为单独驱动，适用于各种长短盒型； ● 连续、自动积盒方式，确保不同尺寸的纸盒在该部位自然、顺畅的累积； ● 码头齐纸装置； ● 配有自动踢板计数两用装置；
	输送压力部 ● 气动压力调节设计，可精确调整施加压力； ● 采用两条独立进口皮带，柔软适中，配合海绵带，确保产品在胶水固化过程中不会损伤纸品表面。 ● 输送部速度根据主机转动速度配合光电器电动自动调节，也可选用手动运转方式及速度;
	4/6角系统 ● 独立的主控屏操作设置简单，易于掌握； ● 由2组高精度伺服马达驱动电子反勾系统，配合运动控制器，确保2根伺服轴在高速运转中的精确运动；

可选购配置

四/六角贴装置	订单储存	自动收盒装置
爬坡锁底	盲文	质量检测系统
热熔胶喷胶系统	立体盒装置	胶水检测系统
等离子处理器	防刮花上纸飞达	联线喷码/条码检测
90/180度转角	薄纸上料飞达	自动剔除装置
